주택 내진 설계 법규와 내진 성능 높이는 법 알아보기

페이지 정보

작성자 관리자 작성일19-03-26 10:35 조회50회 댓글0건

본문












안녕하세요. 씨티코리아 인사드립니다.

최근 몇 년 사이에 우리나라에서도 잦은 지진이 발생하면서

많은 건축주 분들께서 내진 설계 부분에 대한 관심이 늘어나고 있는데요.


그래서 오늘은 주택 내진 설계 법규와 시공 시,

내진 성능을 높이는 방법에 대해 알아보려고 합니다.






















- 내진설계는?

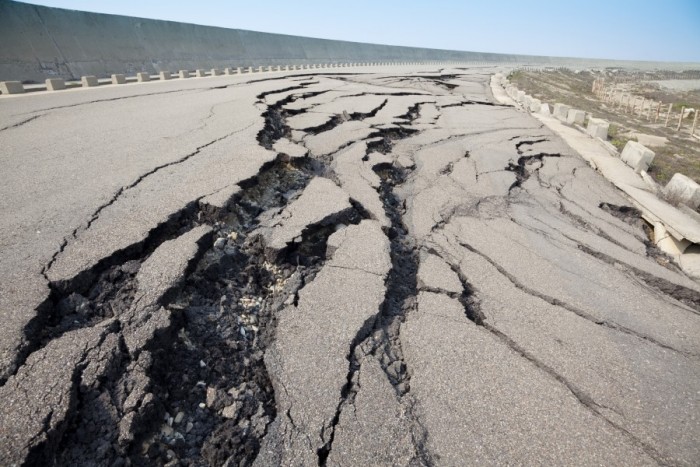

지진은 지구 내부의 에너지가 지표로 나와 땅이 갈라지며

흔들리는 현상으로 건축물의 하중에 작용을 하는데요.

지진하중은 지반운동에 따른 관성력으로 건물이 수평 혹은

수직 비정형이거나, 비구조 요소의 예기치 못한 작용으로 인해

특정 층이나 구조부재에 하중이 집중될 수 있습니다.



그렇기 때문에 모든 내진설계 대상 구조물과 그 구성 부재는 지진에

견딜 수 있는 일정한 강도가 확보되어야 하며, 지진의 흔들림에도

유연하게 대응할 수 있도록 연성까지 갖출 수 있어야 합니다.





















이렇게 내진 설계는 지진이 발생한 후에도 건축물이 안전성을

유지하고 그 기능을 발휘할 수 있도록 지진하중을 추가로 고려한

설계를 의미하지만, 예상되는 모든 지진에 피해를 입지 않도록

설계하는 것은 아니며 이 세 가지 항목을 목표로 하고 있습니다.


① 작은 규모 지진: 구조부재 및 비구조 부재는 손상받지 않아야 한다.

② 중간 규모 지진: 비구조 부재의 손상 허용, 구조부재는 손상받지 않아야 한다.

③ 대규모 지진: 구조부재와 비구조 부재의 손상 허용, 구조물 붕괴로 인한 손상은 발생하지 않아야 한다.












- 내진설계 의무 대상 건축물



건축물을 건축하거나 대수선하는 경우 내진 설계 의무 대상 건축물은

착공 신고 시 확인 서류를 허가권자에게 제출을 해야 하는데요.

내진 설계 의무 대상 건축물은 건축규모와 용도, 구조, 공법, 지진구역 등에

따라 9가지로 규정을 하고 있어 확인이 필요합니다.


1. 층수가 3층 이상인 건축물이나, 대지가 연약하여 건축물의 구조 안전을

 확보할 필요가 있는 지역으로서, 건축조례로 정하는 지역에서는 2층 이상인 건축물

2. 연면적이 500㎡ 이상인 건축물

3. 처마 높이가 9m 이상인 건축물

4. 높이가 13m 이상인 건축물

5. 기둥과 기둥사이의 거리가 10m 이상인 건축물

6. 국토 교통부령으로 정하는 지진구역 안의 건축물

7. 국가적 문화유산으로 보존할 가치가 있는 박물관이나 기념관 등으로

면적의 합계가 5,000㎡ 이상인 건축물

8. 특수한 설계, 시공, 공법 등이 필요한 건축물

9. 한쪽 끝은 고정되고 다른 끝은 지지되지 않은 구조로 된 보 · 차양 등의

외벽의 중심선으로부터 3m 이상 돌출된 건축물













- 건축물의 내진설계 기준


내진설계 의무규정은 1988년에 도입되어, 내진설계 의무적용 대상이

6층 이상 또는 연면적 10만 ㎡이상의 건축물이었으나,

1995년 6층 이상 1만 ㎡이상으로 확대된 뒤, 2005년부터는 3층 이상,

1,000㎡ 이상으로 확대 적용되었고 2015년 개정을 통해 3층 이상 또는

500㎡ 이상인 모든 건축물에 대해 내진설계를 의무화하였습니다.













그렇다면, 주택 공법에 따른 내진 성능 높이는 방법과,

설계 단계에서 유의해야 할 점은?



* 스틸하우스


스틸하우스는 건축 설계 시 창호 등 개구부 면적이 너무 크거나 많으면,

전단벽의 설계 면적이 줄어들어 내진 설계가 어려울 수 있다고 합니다.

그렇기 때문에 홀다운이나, 앵커볼트, 강대, 조이스트 행거 등 다양한

접합철물을 적용하여 구조체를 간결해야 더욱 우수한 성능을 발휘할 수 있습니다.



* 목조


목조 주택은 기초와 1층 벽체 하단이 연결되는 부분과,

층과 층이 연결되는 부분이 제대로 시공되어 있지 않을 경우 상대적으로

취약할 수밖에 없기 때문에 부재 간의 결속력 강화를 위해서 반드시

검증된 목구조용 철물 사용과 부재 간 못 박기에 신경을 써야 합니다.



* ALC


마지막으로 ALC는 주로 압축력에 의해 하중을 지지하는 조적 벽체는

벽체와 수직 방향으로 작용하는 휨 응력에 취약하기 때문에 벽체 높이와

길이에 상응하는 벽체의 최소 두께를 20cm 이상 확보하고,

서로 만나는 두 벽체는 맞물리게 쌓는 것이 좋습니다.



오늘은 이렇게 주택 내진 설계에 관한 부분을 알아보았는데요.

지진에 대비하여 튼튼하고 오래가는 건축물을 짓기 위해서는

꼭 확인하시어 멋진 건축물로 시공하시길 바라겠습니다.

이상 씨티코리아였습니다. 감사합니다.
